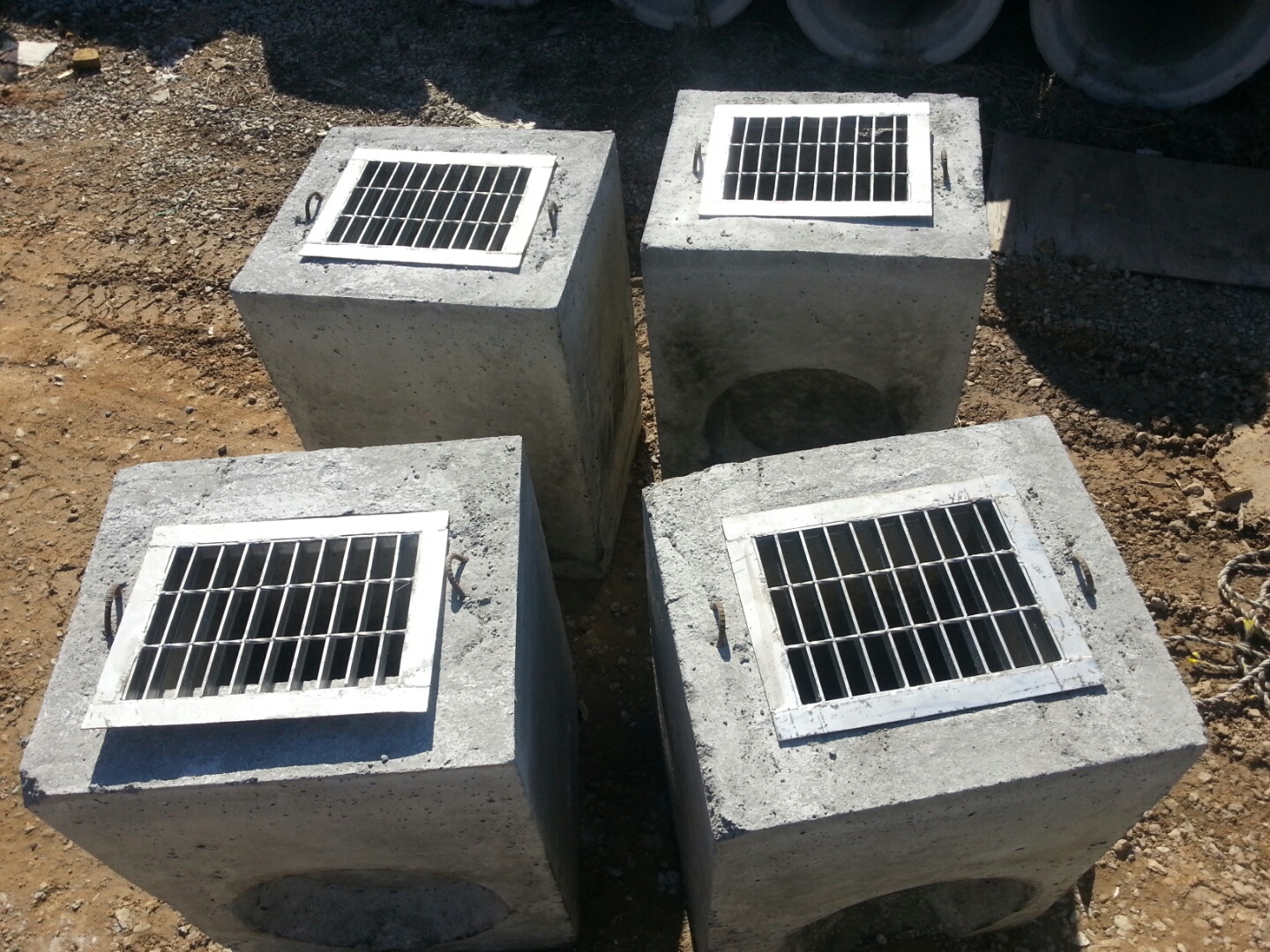

콘크리트 집수정은 콘크리트 재질로 제작된 집수정으로, 지표면의 빗물이나 생활 오수 등을 모아서 배수관(하수관)으로 흘려보내는 역할을 하는 시설물입니다. 주로 도로, 주차장, 건물 주변, 농수로 등 다양한 곳에 설치됩니다.

콘크리트 집수정은 오랫동안 가장 보편적으로 사용되어 온 집수정 형태로, 그 견고함과 내구성 때문에 현재도 많은 현장에서 활용됩니다.

콘크리트 집수정의 주요 특징 및 장점

뛰어난 내구성 및 강도:
- 콘크리트 재질은 매우 견고하고 압축 강도가 높아 차량 통행이 잦은 도로변이나 주차장 등 높은 하중이 가해지는 곳에 설치하기에 적합합니다.
- 외부 충격이나 토압에도 강하여 변형이 적고, 반영구적인 사용이 가능합니다.
안정적인 설치:
- 자체 무게가 상당하여 지반에 안정적으로 안착되며, 지하수위가 높은 곳에서도 부력에 의해 들뜨는 현상이 적습니다.
다양한 규격 및 형태:
- 원형, 사각형 등 다양한 형태로 제작되며, 필요한 용량에 맞춰 다양한 크기의 제품이 생산됩니다.
- 표준화된 규격으로 생산되어 시공 현장에서의 활용이 용이합니다.
경제성 (장기적 관점):
- 초기 설치 비용이 PE 등 다른 재질보다 다소 높을 수 있지만, 긴 수명과 적은 유지보수 비용을 고려하면 장기적으로는 경제적일 수 있습니다.

콘크리트 집수정의 단점

무게 및 시공의 어려움:
- 매우 무겁기 때문에 운반, 상하차, 설치 시 중장비(크레인 등)가 필수적이며, 이로 인해 인건비 및 장비 비용이 추가됩니다.
- 설치 과정이 복잡하고, 공사 기간이 길어질 수 있습니다. 특히 지하수가 많은 지역에서는 작업성이 떨어지고 품질 확보가 어려울 수 있습니다.
균열 및 누수 가능성:
- 콘크리트의 특성상 온도 변화나 지반 침하 등으로 인해 균열이 발생할 수 있으며, 이는 누수로 이어질 수 있습니다.
- 조인트(연결부) 부분이 취약하여 수밀성을 확보하는 데 추가적인 작업이 필요할 수 있습니다.
내식성 한계:
- 산성비나 특정 화학물질, 오염된 폐수 등에 장기간 노출될 경우 부식되거나 열화될 수 있습니다. 특히 철근 콘크리트의 경우, 균열을 통해 물이 침투하면 내부 철근이 부식되어 구조적 강도가 저하될 수 있습니다.
미관:
- 다소 투박하고 단조로운 외관을 가지므로, 미관이 중요한 조경 지역이나 건축물 주변에는 디자인적으로 아쉬움이 있을 수 있습니다.

콘크리트 집수정의 주요 종류 및 용도

콘크리트 집수정은 주로 사각형 또는 원형으로 제작되며, 상부에 어떤 덮개를 사용하느냐에 따라 다양하게 활용됩니다.

사각 집수정 (맨홀):
- 용도: 도로변 빗물받이, 주차장, 건물 주변, 농수로 배수 등 다양한 곳에 사용됩니다.
- 상부 덮개: 주로 스틸 그레이팅(빗물받이 기능 강화), 주철 뚜껑(강한 하중 지지), 콘크리트 뚜껑(경량 하중, 보행자 안전) 등이 사용됩니다. 빗물받이 기능이 필요한 경우, 스틸 그레이팅을 올려 지표면의 빗물을 직접 받아들입니다.
원형 집수정 (맨홀):
- 용도: 오수 및 우수 맨홀, 통신 맨홀 등 다양한 배관의 연결 및 유지보수에 사용됩니다.
- 상부 덮개: 주로 주철 맨홀 뚜껑이 사용됩니다.

콘크리트 집수정 시공 방법 (일반적인 절차)

터파기 및 지반 정리:
- 설계 도면에 따라 집수정이 설치될 위치를 정확히 측정하고 터를 팝니다.
- 바닥면의 지반을 평탄하게 고르고 충분히 다져 침하를 방지합니다. 연약 지반의 경우 잡석 다짐이나 버림 콘크리트를 타설하여 기초를 보강합니다.
집수정 설치:
- 크레인 등 중장비를 이용하여 콘크리트 집수정을 굴착된 공간에 조심스럽게 안착시킵니다.
- 수평계를 사용하여 수평을 정확하게 맞추고, 배수관 연결을 고려하여 높이를 조절합니다.
배관 연결:
- 집수정 측면의 인입/인출구를 통해 배수관(PVC, PE 이중벽관, 흄관 등)을 연결합니다.
- 연결 부위는 몰탈, 실리콘, 고무 패킹 등 적절한 재료로 견고하게 마감하여 수밀성을 확보하고 누수를 방지합니다.
- 펌프 설치를 위한 집수정의 경우, 펌프 설치 공간 및 전력선 인입을 고려하여 시공합니다.
되메우기 및 다짐:
- 집수정 주변을 양질의 흙이나 모래로 되메우고, 층층이 충분히 다짐 작업을 실시하여 집수정이 외부 압력에 의해 변형되거나 움직이지 않도록 고정합니다.
상부 마감 및 덮개 설치:
- 집수정 상부를 콘크리트 등으로 마감하고, 최종적으로 용도에 맞는 덮개(스틸 그레이팅, 주철 뚜껑 등)를 설치합니다. 덮개의 높이를 주변 지면과 평탄하게 맞춰 안전하고 깔끔하게 마무리합니다.
