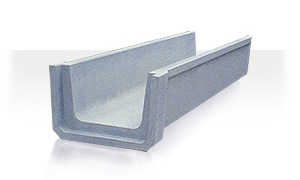

측구수로관은 도로, 공원, 아파트 단지 등에서 지표면의 빗물이나 오수를 효율적으로 모아 배수할 수 있도록 설치되는 콘크리트 수로관입니다. 주로 도로변이나 건물 가장자리에 설치되어 물이 고이는 것을 방지하고, 상부에는 **그레이팅(덮개)**을 얹어 보행자와 차량의 안전을 확보하며 공간 활용도를 높입니다.
측구수로관의 주요 특징
- 배수 기능: 도로면이나 주변 지표면에 흐르는 물을 신속하게 모아 하수관거로 유도하여 침수를 방지합니다.
- 안전 확보: 그레이팅으로 덮여 있어 보행자나 차량이 수로에 빠지는 사고를 예방합니다.
- 공간 활용: 수로관 위에 그레이팅을 설치함으로써 그 공간을 보도나 차도로 활용할 수 있게 합니다.
- 다양한 덮개 사용: 스틸 그레이팅, 주철 그레이팅, 무소음 트렌치, 닥타일 그레이팅 등 다양한 종류의 덮개를 용도와 하중 조건에 맞춰 사용할 수 있습니다.
- 시공 용이성 및 경제성: 공장에서 규격화되어 생산되므로 현장에서의 설치가 비교적 간편하고, 공기 단축 및 비용 절감 효과가 있습니다.
측구수로관의 종류
측구수로관은 주로 상부 앵글(모서리 보호 철제)의 부착 여부와 형태에 따라 구분되며, 이는 주로 설치될 장소의 차량 통행량 및 하중 조건에 따라 결정됩니다.
- 측구수로관 A형 (앵글 미부착형):
- 특징: 수로관 상단에 앵글이 부착되어 있지 않은 가장 기본적인 형태입니다.
- 용도: 주로 차량 통행이 적거나 없는 구간, 즉 보도용, 공원, 아파트 단지 내 조경용 등 일반 보행자 통행이 주를 이루는 곳에 사용됩니다.
- 측구수로관 B형 (앵글 부착형):
- 특징: 수로관 상단 모서리에 L자 또는 직선 형태의 앵글이 부착되어 있습니다. 이 앵글은 그레이팅이 얹히는 부분을 보호하고, 그레이팅과 수로관 본체 사이의 마찰로 인한 파손을 방지합니다.
- 용도: 화물차를 포함한 차량 통행이 빈번한 곳에 주로 설치됩니다. 차량의 하중으로 인한 수로관 모서리 파손을 방지하여 내구성을 높입니다.
- 측구수로관 ALL형 (올앵글형 / 앵글 올 부착형):
- 특징: 노출되는 콘크리트 윗부분 전체 또는 상단 3면에 앵글이 부착되어 있습니다. B형보다 앵글의 보호 범위가 더 넓습니다.
- 용도: 차량 횡단이 극심하거나 고중량 트럭의 통행이 매우 빈번한 곳에 특화된 제품입니다. 아파트, 공장, 빌딩, 지하주차장 등 대형 건물 주출입구와 같이 강한 하중과 마모가 예상되는 장소에 사용됩니다. 앵글이 수로관 상단 전체를 보호하여 수명이 오래갑니다.
측구수로관과 벤치플륨관의 차이
측구수로관과 벤치플륨관은 외형이 비슷해 보이지만, 그레이팅을 고정하는 홈(턱)의 유무에서 가장 큰 차이를 보입니다.
- 측구수로관: 그레이팅을 삽입하여 설치할 수 있는 **계단 형태의 홈(측구)**이 만들어져 있습니다. 이 홈 덕분에 다양한 종류의 그레이팅을 안정적으로 올려 사용할 수 있으며, 차량 통행이 있는 구간에도 설치가 가능합니다.
- 벤치플륨관: 그레이팅을 고정하는 홈이 없습니다. 따라서 그레이팅을 단순히 얹어 놓거나, 벤치플륨관 전용의 날개형 그레이팅을 올려 사용해야 합니다. 주로 보도나 산책로 등 경량 하중 구간에 적합합니다.
측구수로관의 주요 용도
- 도로 및 교량 측구: 도로 가장자리에 설치되어 빗물을 배수하고 도로의 안정성을 유지합니다.
- 아파트 단지 및 택지개발지역: 단지 내 도로변 배수 시스템으로 활용됩니다.
- 공장, 운동장, 주차장: 넓은 면적의 시설에서 지표수 배수를 위해 사용됩니다.
- 산마루 측구: 산림 지역에서 빗물이 도로로 유입되는 것을 막고, 토사 유실을 방지합니다.
- 골프장, 테니스장 등 레저시설: 시설 내 배수로로 활용됩니다.
측구수로관은 현대 도시 인프라에서 효율적인 배수와 안전한 보행/주행 환경을 제공하는 중요한 역할을 합니다.

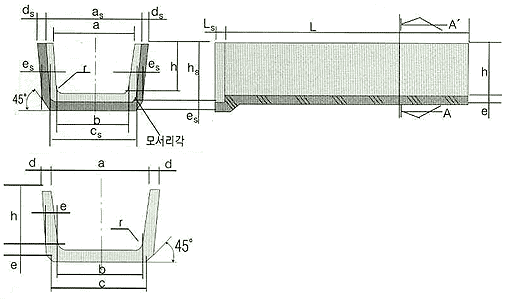

측구수로관 (A형-앵글미부착) |
|
|
|
|
호칭
|
폭(A)
|
깊이(H)
|
두께(T)
|
길이(L)
|
중량
|
| 200 |
200 |
180 |
60 |
2000 |
250 |
|
250
|
250
|
250
|
80
|
2000
|
347
|
|
300C
|
300
|
300
|
80
|
2000
|
436
|
|
300D
|
300
|
400
|
80
|
2000
|
533
|
|
400C
|
400
|
400
|
90
|
2000
|
620
|
|
500C
|
500
|
500
|
100
|
2000
|
870
|
|
600C
|
600
|
600
|
110
|
2000
|
1150
|
|
|
스틸그레이팅규격(폭x길이x높이)
|
| 200T (255x995x25) |
|
250T (295x995x32)
|
|
300T (395x995x44)
|
|
300T (395x995x44)
|
|
400T (495x995x44)
|
|
400T (495x995x44)
|
|
500T (595x995x50)
|
|
측구수로관 (A형-앵글부착형)
|
호칭
|
폭(A)
|
깊이(H)
|
두께(T)
|
길이(L)
|
중량
|
|
300
|
300
|
300
|
50
|
2000
|
380
|
|
400
|
400
|
400
|
50
|
2000
|
520
|
|
|
스틸그레이팅규격(폭x길이x높이)
|
|
300T (395x995x50)
|
|
400T (495x995x50)
|
|
경차량용에 적합한 측구수로관
|
